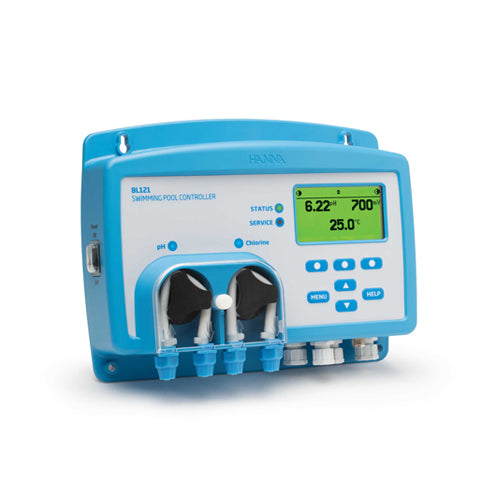

BL-121-10 Pool- och spa-kontrollenhet

BL-121 är ett nytt högpresterande hygienkontrollsystem för simbassänger, bubbelpooler och spabad. Det kombinerar snabb och enkel övervakning av pH, ORP och temperatur tillsammans med automatisk klordosering.

Styrenheten finns i två versioner:

• Inline-systemet (BL-121-10) möjliggör direkt installation av sond och kemisk injektionskoppling i befintliga rör.
• Valfri bypass-flödescell ingår (BL-121-20) – enkel underhållning förbättras genom att möjliggöra kalibrering och underhåll av sonden utan att recirkulationspumpen behöver stängas av

Viktiga funktioner:

• Flerfärgade LED-indikatorer för dosering
• Mätarstatus och service
• USB-anslutning
• Visning av graf i realtid
• Automatisk loggning
• Programmerbara larm
• Lösenordsskydd

Mer information:

BL-121 använder en digital multiparametersond HI-1036-1802 som innehåller pH-, ORP- och temperatursensorer tillsammans med en matchande stift. Alla avläsningar mäts inuti sonden och data överförs till styrenheten via en digital anslutning.

En digital anslutning och matchande stift ger stabila och tillförlitliga mätningar. Utan dessa två komponenter kan elektriskt brus från recirkulationspumpar och jordslingor störa, vilket orsakar oregelbundna avläsningar och för tidigt probfel.

BL-121 har två inbyggda peristaltiska kemikaliepumpar som är proportionellt styrda med justerbara flödeshastigheter. En av pumparna används för att dosera syra medan den andra används för att dosera klor. Effektiviteten av tillgängligt klor, bestämt av ORP, är omvänt proportionell mot vattnets pH-värde. En pool med en fast klorkoncentration kommer att visa en minskning av ORP när vattnets pH-värde ökar.

BL-121 har även en doseringsfunktion som inte doserar klor förrän pH-värdet har korrigerats. Det är möjligt att ha ett lågt ORP-värde även om det finns tillräckligt med klor. Doseringsfunktionen undviker denna situation samt förhindrar kemikalieslöseri och en högre klorkoncentration än önskat.

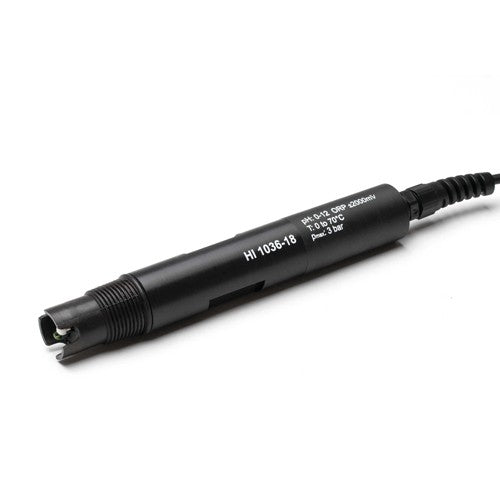

HI-1036-1802 Digital pH-sond med flera parametrar, ORP och temperatur

HI-1036-1802 är en digital prob som mäter pH, ORP och temperatur. Denna prob har också en potentiell matchningsstift. Matchningsstiftet betraktas som "jordanslutning" och används för att förhindra att jordslingeffekter orsakar felaktiga avläsningar och skador på systemet.

pH-glas har valts för att ge stabil och snabb jämvikt även i vatten med låg konduktivitet. Dessutom är pH-sensorn utformad för att producera ett mV-värde nära pH 4 (inte pH 7 som vanliga sensorer) om den skulle sluta fungera. En trasig pH-elektrod som producerar ett mV-värde nära pH 7 skulle utlösa ett larmtillstånd och avaktivera alla aktiverade pumpar.

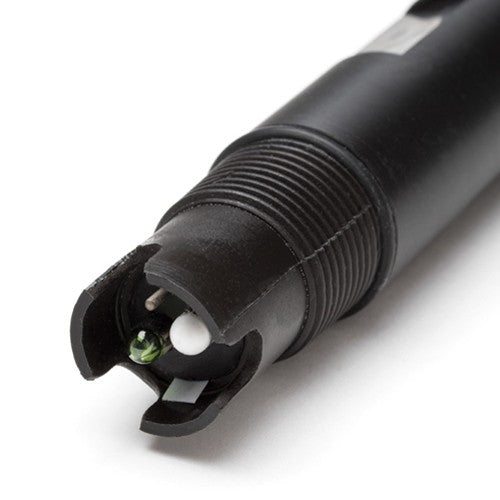

ORP-avkänningsytan är ett stort, slätt platinaband som omger temperatursondens omkrets. Den refererar till Ag/AgCl-referenselektroden (3,5 M KCI).

ORP-systemet, pH-sensorerna och referenselektroden använder alla en differentiell mätteknik som är utformad för att ge noggranna resultat under ogynnsamma förhållanden som kan orsaka att konventionella pH-sonder producerar felaktiga mätningar.

HI-1036-1802-proben med sina differentialförstärkare minskar avsevärt felaktigheter orsakade av jordslingor som kan finnas mellan process- och instrumentjord. Med differentialtekniken flyter en jordslingeström genom den lågimpedanta banan på matchningsstiftet och ger immunitet mot mätsignalerna. Dessutom omvandlar proben dessa mätningar till en digital signal för att eliminera brus och statisk elektricitet på grund av högimpedanta signaler som bärs av kabeln.

Både HI-1036-1802 och BL-121 poolkontrollen främjar hälsan och säkerheten för pool- och spa-vatten.

Flytande kristaller

En mångsidig display möjliggör tre visningslägen. LCD-skärmen kan visa alla tre parametrar samtidigt, en 3-sekunderscykel med enskilda parametrar eller en realtidsdiagramskärm med alternativ för parameterval, zoomning och logghämtning.

Datalogger

För övervakning av efterlevnad har BL-121 en inbyggd datalogger. Mätvärden loggas var 10:e sekund med en ny logg som börjar varje ny dag eller när instrumentet kalibreras. Loggade data inkluderar pH-, ORP- och temperaturvärden, senast kalibrerade data, konfigurationsinställningar och eventuella händelsedata.

Analoga utgångar

Tre analoga utgångar på 4–20 mA finns tillgängliga för användare som vill ansluta till en extern diagramskrivare eller datalogger för att övervaka någon av de tre uppmätta parametrarna. Utgångarna är skalbara, vilket ger ökad flexibilitet och bättre upplösning efter behov.

Ytterligare funktioner

Ytterligare funktioner hos BL-121 inkluderar LED-indikatorer för dosering, mätarstatus och service, realtidsgrafvisning, programmerbara larm och lösenordsskydd.

Flytande kristalldisplay - En mångsidig display möjliggör tre visningslägen

Den digitala proben mäter pH, ORP och temperatur. Proben har även en potentiell matchningsstift.
