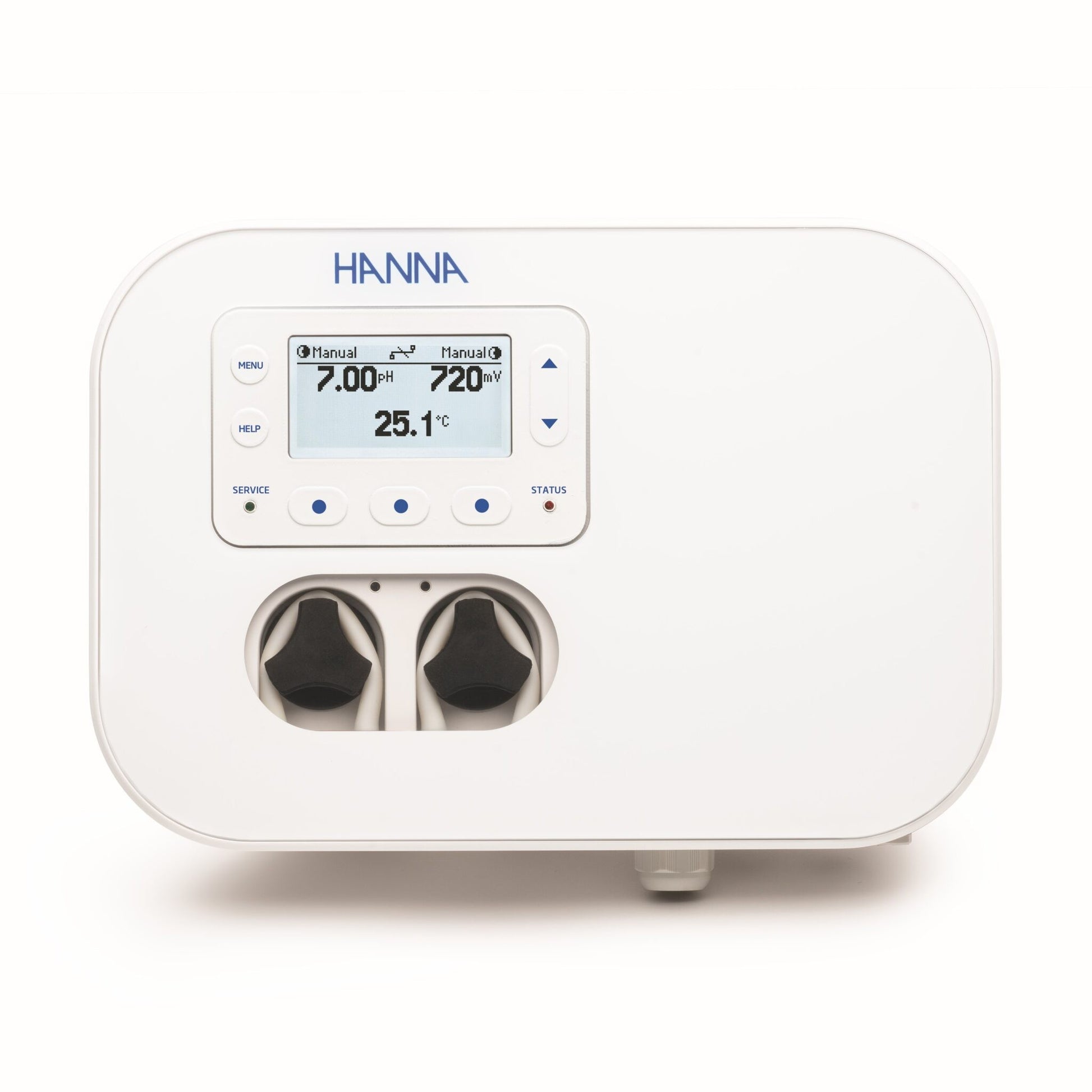

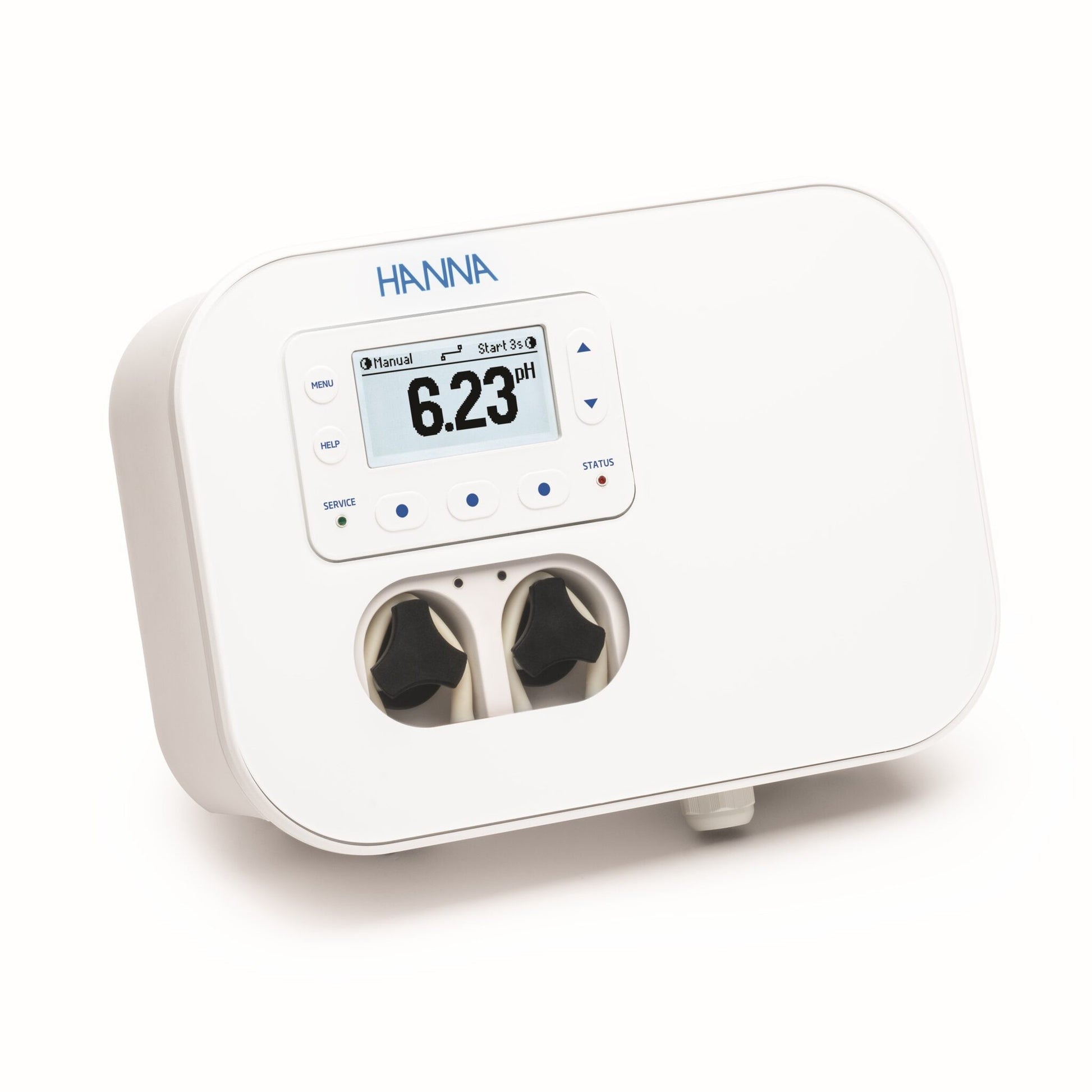

BL-132-10 SVØMMEBASSENGKONTROLLER MED EKSTERN DOSERING OG FJERNKOBLING TIL SKYEN

Klornivået måles basert på ORP- eller REDOX-prinsippet. En økning i ORP-verdien korrelerer med en økning i nivået av fritt klor. pH- og ORP-testing utføres sammen for effektiv desinfisering og kontroll. Effekten av desinfeksjonsmidler, som klor, avhenger av en kontrollert pH-verdi. ORP-verdien er den mest konsistente indikatoren på desinfeksjonseffekten i bassenget eller spaet. Vanligvis indikerer 650–750 mV ved pH 7,2 korrekt vannbehandling.

Kontrollerne tilbyr ekstern tilgang til og visualisering av målte data via Cloud-tilkobling. Alle målinger og viktige hendelser sendes til Hanna Cloud via Ethernet-tilkoblingen.

Alle kontrollerne kan kobles sammen med den digitale proben HI1036-18XX. Proben har pH-, ORP- og temperatursensorer samt en tilpasset kontakt. Den er spesielt utviklet for å oppdage en ødelagt elektrode basert på en forskjøvet nullpotensialverdi rundt pH 4. HI1036-18XX bruker en Ag/AgCl-referanse med 3.5 M KCl. ORP-verdiene refereres til denne. Måledata som lagres på proben, overføres til kontrolleren via en digital tilkobling, noe som eliminerer støy og statisk elektrisitet forårsaket av signaler med høy impedans som føres gjennom kabelen.

Hovedfunksjoner

• To innebygde peristaltiske doseringspumper med proporsjonal kontroll

• Manuell kontroll for pumpeklargjøring • Overfyllingsbeskyttelse ved hjelp av sikkerhetstimer for overtid

• Gjenopptar doseringen ved omstart i tilfelle strømbrudd

• Nivåinngang for å stoppe kontrollen når reagenser mangler

• Forriglet pH-ORP-kontroll (dvs. at ORP-kontrollen bare kjører når pH-settpunktet er nådd)

• Ekstern dosering

• Kontrolleren har 2 reléer som kan brukes til å styre større eksterne doseringspumper, slik at BL13x kan brukes i større bassenger.

• Lufttemperatursensor

• Gjør det mulig å utløse en alarm hvis lufttemperaturen er så lav at det er fare for at vannet fryser i rørene (f.eks. boblebad om vinteren med sirkulasjonspumpen av)

• Toveis kontroll

• Bruk Hanna Cloud til å oppdatere innstillingene på kontrolleren

• Brukervalgbart loggingsintervall

• Ettersom bassenginnstillingene normalt ikke endres så raskt, kan databehandlingen minimeres ved å velge blant et bredt utvalg av loggingsintervaller

• Flerfargede LED-indikatorer for dosering, målerstatus og service

• Grafisk visning i sanntid

• Programmerbare alarmer

• Passordbeskyttelse

Hovedfordeler

• Alt-i-én-løsning for automatisk kontroll av pH- og klornivåer

• ORP-doseringssamtykke (klor) sikrer at pH-verdien er korrekt før dosering.

Flere konfigurasjoner

BL13x-svømmebassengkontrollere er tilgjengelige i to konfigurasjoner:

• in-line, for direkte installasjon av proben og tilkoblinger for kjemikalieinjeksjon i eksisterende rør

• gjennomstrømningscelle, for kalibrering og vedlikehold av proben uten å måtte slå av resirkuleringspumpen

For samsvarsovervåking har hver modell i BL13x-serien en innebygd datalogger. Måleintervallene kan stilles inn til 30s/1m/5m/15m/30m/1h, med en ny logg som starter hver dag eller når instrumentet kalibreres. Loggede data omfatter pH-, ORP- og temperaturverdier, siste kalibreringsdata, oppsettkonfigurasjon og eventuelle hendelsesdata. Følgende

BL13x-svømmebassengkontrolleren er et automatisk system, men det anbefales at brukerne kontrollerer instrumentet og verifiserer pH- og nivåene av fritt klor (i mg/L eller ppm) i bassenget ved hjelp av et bærbart kolorimeter.

Flere funksjoner

Peristaltiske kjemikaliedoseringspumper Disse instrumentene er utstyrt med to peristaltiske doseringspumper med utskiftbare, kjemikaliebestandige slanger og proporsjonal styring med justerbare strømningshastigheter. Den ene pumpen brukes til å dosere syre eller base, mens den andre brukes til å dosere klor. Det tilgjengelige klorets effektivitet, bestemt av ORP, er omvendt proporsjonal med vannets pH-verdi.

Automatisk proporsjonal pumpestyring

BL131 og BL132 har proporsjonalt styrte doseringspumper. Brukeren kan stille inn proporsjonalbåndet basert på prosessens følsomhet. Denne innstillingen bestemmer hvor lenge pumpene doserer, som en prosentandel av avviket fra settpunktet. Et stort vannvolum vil for eksempel bruke et lite proporsjonalbånd. Et lite bånd (f.eks. 0,1 pH) sikrer at pumpene doserer oftere når måleverdien ligger nær settpunktet. For mindre vannmengder, som boblebad eller spa, er det mer hensiktsmessig å stille inn et større proporsjonalbånd (f.eks. 1,0 pH). Når måleverdien ligger nær settpunktet, er doseringspumpens driftstid minimal for å unngå store svingninger i pH eller ORP. Denne verdifulle funksjonen gir svært fin kontroll for å opprettholde ønsket settpunkt.

Justerbar strømningshastighet

Doseringspumpens strømningshastighet kan justeres fra 0,5 til 3,5 L/t. Større vannmengder krever mer kjemikalier enn mindre vannmengder, siden det kreves mer kjemikalier for å se en endring i måleverdien. Den justerbare strømningshastigheten, på samme måte som proporsjonalbåndet, gir bedre kontroll for å opprettholde ønsket settpunkt.

Indikatorer med flerfargede LED-lamper

Regulatorene har flere LED-indikatorer for status, service og pumpedrift. STATUS-LED-en skifter farge basert på driftstilstanden: grønn LED betyr at vannet ligger innenfor ønskede parameterområder, gul LED betyr at regulatoren trenger oppfølging, og rød LED identifiserer et problem i systemet, for eksempel høye eller lave pH-, ORP- og/eller temperaturmålinger. SERVICE-LED-en indikerer at en servicetekniker må kontaktes.

Doseringstillatelse for ORP (klor)

Både pH- og ORP-målere brukes ofte i svømmebassenger. Ved klordesinfeksjon er det et omvendt forhold mellom pH og ORP. Når pH-nivået øker, synker ORP-nivået. Disse regulatorene bruker en doseringstillatelsesfunksjon som ikke doserer klor før pH-verdien først er korrigert, siden det er mulig å ha en lav ORP-verdi selv om det finnes tilstrekkelig klor. Doseringstillatelsesfunksjonen hindrer sløsing med kjemikalier og unngår et høyere klorkonsentrasjonsnivå enn ønsket.

Nivåinnganger for syre- og klortank Regulatorene kan kobles til en valgfri nivåregulator. Denne inngangen brukes til å deaktivere doseringspumpene når det ikke er mer kjemikalie igjen i beholderen.

Programmerbart alarmsystem

Med disse regulatorene kan brukerne aktivere eller deaktivere alarmenes lave og høye grense for alle parametere: pH, ORP og temperatur. Når en alarm aktiveres, stopper all dosering. Alarmsystemet gir også beskyttelse mot overdosering. Hvis verdien ikke korrigeres innen et angitt tidsintervall, går måleren over i alarmstatus.

Automatisk logging

Målinger kan stilles inn til intervaller på 30 s/1 min/5 min/15 min/30 min/1 t. En ny logg startes hver gang instrumentet kalibreres eller ved starten av en ny dag. Loggede data inkluderer pH-, ORP- og temperaturverdier, data fra siste kalibrering, oppsettkonfigurasjon og eventuelle hendelsesdata.

GLP

Good Laboratory Practice (GLP) viser til en kvalitetskontrollfunksjon som brukes til å sikre ensartethet i kalibreringer og målinger fra sonder. GLP lagrer informasjon om pH/ORP-kalibrering, inkludert dato og klokkeslett, for pH/ORP-sensorer.

Ethernet-port for tilkobling til Hanna Cloud (kun BL132)

USB-tilkobling Overfør data enkelt til en PC ved hjelp av en minnepinne og USB-porten.

Passordbeskyttet

Disse regulatorene har passordbeskyttelse som begrenser tilgangen til kalibrering, oppsett og gjennomgang av loggede data. Passordet kan angis og aktiveres/deaktiveres under det generelle oppsettet av instrumentet.

Kontakt oss for mer informasjon eller bestilling på info@hannanorden.com

pH-område 0.00 til 14.00 pH*

     Oppløsning 0.01 pH

     Nøyaktighet ±0.05 pH (@25 °C / 77 °F)

mV-område ±2000 mV

     Oppløsning 1 mV

     Nøyaktighet ±5 mV (@25 °C / 77 °F)

Temperaturområde –5.0 til 105.0 ºC (23.0 til 221.0 °F)*

     Oppløsning 0.1 °C / 0.1 °F

     Nøyaktighet ±1.0 °C /±1.8 °F (@25 °C / 77 °F)

Kalibrering

       • Bufferkalibrering for pH: automatisk, to punkter (4.01, 7.01, 10.01 pH)

       • Prosesskalibrering for pH: justerbar, ett punkt

       • ORP-kalibrering (mV): justerbar, ett punkt

Temperaturkompensering

• Automatisk –5.0 til 105.0 °C (23.0 til 221.0 °F) for pH

pH-regulator  • Proporsjonal dosering med justerbart settpunkt og justerbart proporsjonalbånd

                     • Forsinket oppstart ved påslag

                     • Beskyttelse mot overdosering ved hjelp av sikkerhetstimer for overmating

ORP-regulator • Proporsjonal dosering med justerbart settpunkt og justerbart proporsjonalbånd

                      • Forsinket oppstart ved påslag

                      • Beskyttelse mot overdosering ved hjelp av sikkerhetstimer for overmating

                      • pH-regulator med forrigling

Alarmer  • Høy og lav med aktiverings-/deaktiveringsalternativ for alle parametere

            • Alarm utløses etter fem påfølgende målinger over / under grenseverdien

Loggfunksjon  • Automatisk logging

                   • Konfigurerbart loggingsintervall: 30 sekunder; 1 minutt; 2 minutter; 5 minutter; 10 minutter; 15 minutter; 30 minutter; 60 minutter

                   • 60 dagers logging, avhengig av valgt loggingsintervall (kapasitet på 100 logger)

                   • pH- / ORP- / temperaturmålinger

                   • Visning av tabell / graf

                   • Hendelsestype: oppsett / alarmer / feil / strømbrudd

                   • Lagringskapasitet på opptil 100 hendelser, det vil si alarmer og feil relatert til databehandling

                   • Eksport av loggfiler i CSV-format til USB-minnepinne (USB-C-port)

Skytilkobling (kun BL132) BL132 kan koble til Hanna Cloud via en sikker tilkobling.

                   • Ethernet-tilkobling (RJ45) 10/100 Mbps

                   • Register over enhetsidentiteter

                   • Policybasert autorisasjon av sikkerhetsnøkler. Instrumentet sender statusinformasjon til Hanna Cloud med et angitt intervall.

                   • Målinger: pH / ORP / Temperatur

                   • Hendelser: Alarmer / Advarsler / Feil

                   • Status for periferiutstyr: LED-lamper

                   • Sist doserte syre- og klorvolumer

                   • GLP-informasjon. Instrumentet sender oppsettsinformasjon til Hanna Cloud ved oppstart og hver gang oppsettet endres på instrumentet.

                   • Alarminnstillinger

                   • Doseringsinnstillinger

                   • Generelle innstillinger

                   • Systeminformasjon: Måler – modell, fastvareversjon, OS-versjon, serienummer. Probe – type, fastvareversjon, serienummer. Modus for «Remote Hold»:

                   • nødmodus, fjernutløst via nettapplikasjon

                   • modus for deaktivering av pumper

                   • kan avbrytes manuelt fra kontrollermenyen

Ethernet-inngang (kun BL132) • Ethernet-kontakt (RJ-45), 10/100 Mbps-tilkobling

Ytterligere spesifikasjoner

Pumpestyring • Pumpeflowkontroll fra 0,5 til 3,5 L/t (0,13 til 0,92 gal/t) og maksimalt utgangstrykk på 1 atm (14 psi)

                    • Manuell styring av hver pumpe

Passordbeskyttelse • Funksjonene for oppsett, kalibrering og visning av logger er passordbeskyttet

USB-C-port             • Dataeksport (import) til USB-minnepinne

                              • Programvareoppdatering

 GLP                        • pH / ORP

Alarmsystem         • Intuitivt varslingssystem basert på et LED-fargekodet alarmsystem

                              • Alternativer for alarmfiltrering

                              • Alarmreléstyring basert på brukerdefinerte oppsettsfiltre

Alarmreléutgang    SPDT 5 A/230 Vac

                              Aktiveres av valgte pH-/ORP-/temperaturalarmbetingelser

Tre digitale innganger • Galvanisk isolasjon, kontakttype med strømforsyning

                             • Én inngang for lavt nivå i syre-/basetank (kontakt åpen)

                             • Én inngang for lavt nivå i klortank (kontakt åpen)

                             • Én inngang for hold-modus (kontakt åpen)

Én probeinngang  • Probtype: HI1036-18XX* pH / ORP / temperatur / referanseelektrode, kombinert digital probe

                             • DIN-vanntett kontakt

                             • Galvanisk isolasjon

                             • RS485-grensesnitt

Strømforsyning              100–240 VAC, strømforbruk 30 VA

Miljø                        • 0–50 °C (32–122 °F)

                             • Maks. 95 % RF, ikke-kondenserende

Mål                          245 x 188 x 55 mm (73 mm med pumper); 9,6 x 7,4 x 2,2” (2,9” med pumper)

Vekt                         1700 g (60 oz.)

Kabinett                    Veggmontert, innebygd pumpe, IP65-klassifisert

Bestillingsinformasjon:

Brukerpanel – gjennomstrømningscellekonfigurasjon

BL132-10 leveres med kombinert HI1036-1802-elektrode (pH / ORP / temperatur), BL130-900-lufttemperaturprobe, elektrodefester, elektrodesadel, Ø 50 mm rør (1 stk.), injektorsadel, Ø 50 mm rør (2 stk.), injektor (2 stk.), slanger til peristaltisk pumpe (2 stk.), silikonolje (dråpeflaske), PVC-slanger for oppsuging og injeksjon, 10 m, oppsugingsfilter (2 stk.), 4,01 pH-bufferløsning, pose (3 stk.), 7,01 pH-bufferløsning, pose (3 stk.), 470 mV ORP-testløsning, pose (3 stk.), strømkabel, hurtigveiledning med QR-kode for nedlasting av bruksanvisning, kvalitetssertifikater (instrument, prober, tilbehør).
