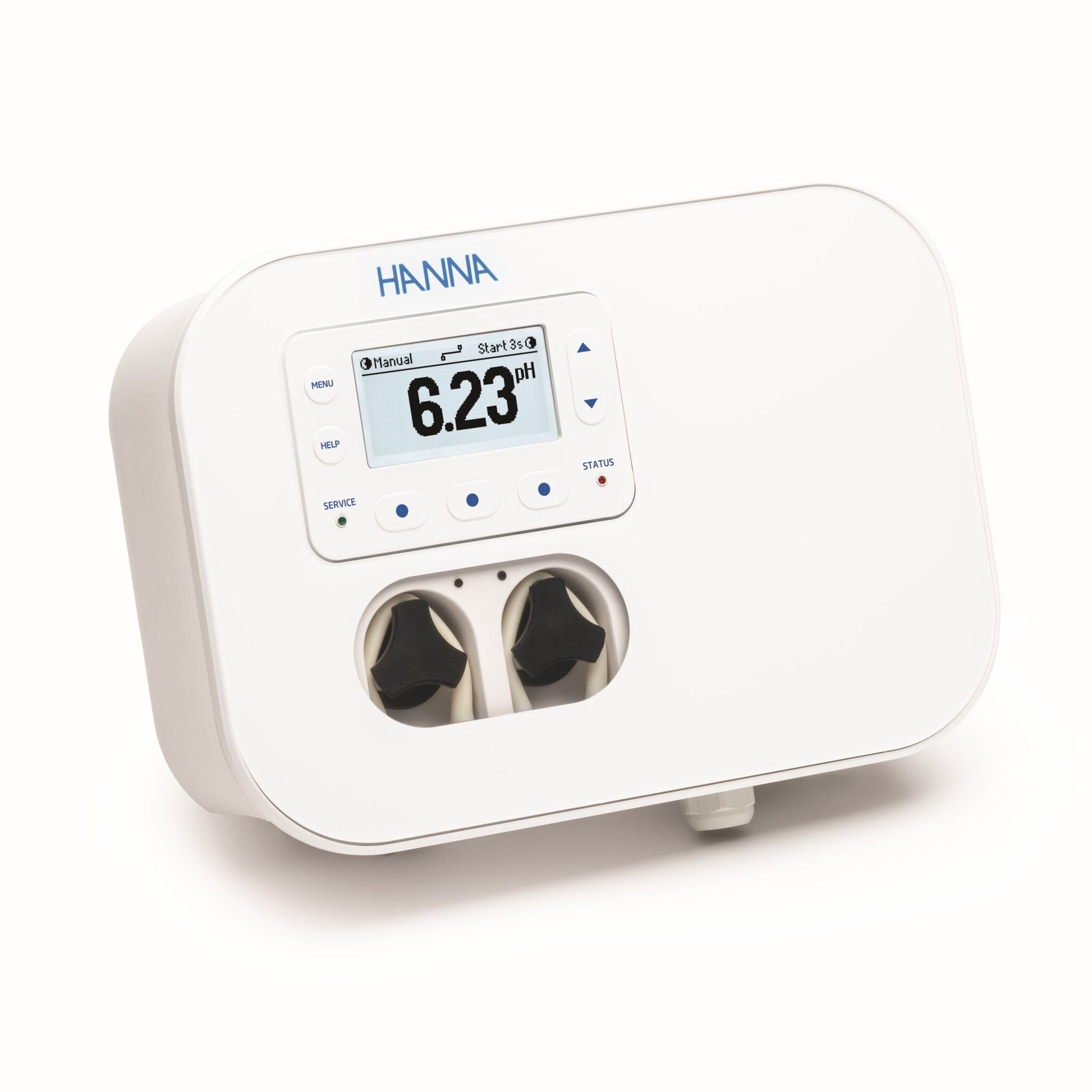

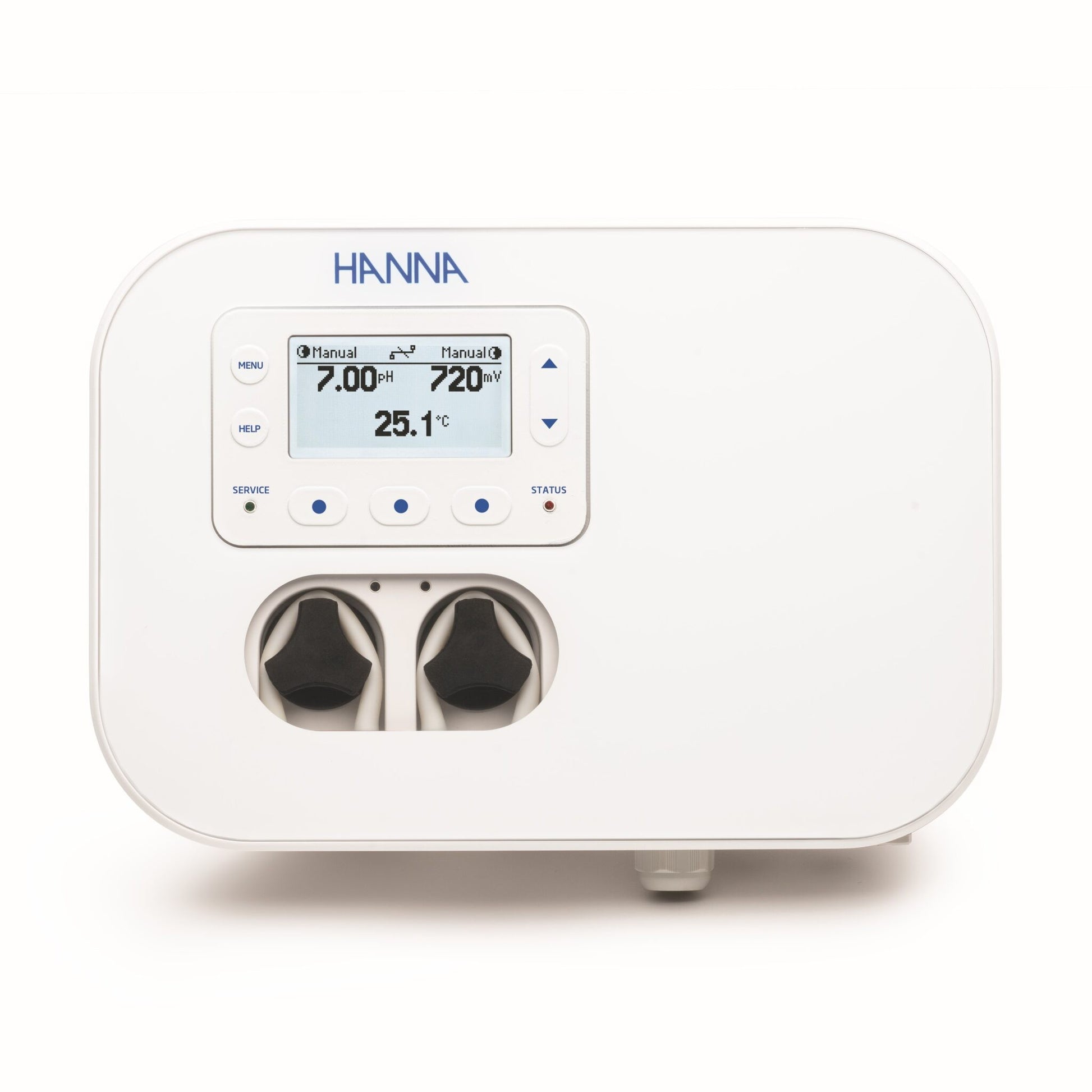

BL-131-10 Svømmebassinstyring med ekstern dosering og analoge udgange
BL-131-10 Svømmebassinstyring med ekstern dosering og analoge udgange
Prisen er eksklusive moms.
På lager
Hanna Instruments BL-131 swimmingpool-controllere er automatiske systemer, der er specielt designet til at måle og kontrollere pH- og frit klorniveauer. BL-131-10: pH / ORP / Temperatur pool-controller med ekstern dosering og analoge udgange, 230V.
Afhentningstilgængelighed kunne ikke indlæses
Beskrivelse
Beskrivelse
Hanna tilbyder BL-13X swimmingpoolstyringer, som er automatiske systemer, der er specielt designet til at måle og kontrollere pH- og frit klorniveau.
Klorniveauet måles baseret på ORP- eller REDOX-princippet. En stigning i ORP-værdien korrelerer med en stigning i niveauet af frit klor. pH- og ORP-testning udføres sammen for effektiv desinfektion og kontrol. Effektiviteten af desinfektionsmidler, såsom klor, afhænger af en kontrolleret pH-værdi. ORP-værdien er den mest konsistente indikator for poolens eller spaens desinficeringseffektivitet. Typisk indikerer 650-750 mV ved 7,2 pH korrekt vandbehandling.
Til BL131 er der tre analoge udgange tilgængelige, der muliggør tilslutning til en ekstern diagramoptager eller datalogger for at overvåge en hvilken som helst af de tre målte parametre. Udgangene er skalerbare, hvilket giver øget fleksibilitet og bedre opløsning efter behov.
Enhver af controllerne kan parres med den digitale HI1036-18XX-probe. Proben har pH-, ORP- og temperatursensorer samt en matchende pin. Den er specielt designet til at detektere en brudt elektrode baseret på en forskudt nulpotentialværdi omkring pH 4. HI1036-18XX bruger en Ag/AgCl-reference med 3,5 M KCl. ORP-værdierne refereres til den. Måledata, der er gemt på proben, overføres til controlleren via en digital forbindelse, hvilket eliminerer støj og statisk støj på grund af højimpedanssignaler, der bæres af kablet.
Hovedtræk
• To indbyggede peristaltiske doseringspumper med proportionalstyring
• Manuel styring af pumpepriming • Overfyldningsbeskyttelse ved hjælp af overtidssikringstimer
• Genoptager doseringen ved genstart i tilfælde af strømsvigt
• Niveauindgang for at stoppe styringen uden reagenser
• Sammenlåst pH-ORP-styring (dvs. ORP-styringen kører kun, når pH-sætpunktet er nået)
• Ekstern dosering
• Styringen har 2 relæer, der kan bruges til at styre større eksterne dispenseringspumper, hvilket gør det muligt at bruge BL13x i større bassiner.
• Lufttemperaturføler
• Muliggør udløsning af en alarm, hvis lufttemperaturen er så kold, at der er risiko for, at vandet fryser i rørene (f.eks. spabade om vinteren med cirkulationspumpen slukket)
• Tovejsstyring
• Brugervalgbart logningsinterval
• Da poolindstillinger normalt ikke ændres så hurtigt, kan du minimere datahåndteringen ved at vælge mellem et bredt udvalg af loggingintervaller
• Flerfarvede LED-indikatorer for dosering, målerstatus og service
• Grafvisning i realtid
• Programmerbare alarmer
• Adgangskodebeskyttelse
Vigtigste fordele
• Alt-i-en-løsning til automatisk kontrol af pH- og klorniveauer
• Samtykke til dosering af ORP (klor) sikrer, at pH-værdien er korrekt før dosering.
Flere konfigurationer
BL13x swimmingpoolcontrollere fås i to konfigurationer:
• inline, til direkte sondeinstallation og kemiske injektionsfittings i eksisterende rør
• flowcelle, til kalibrering og probevedligeholdelse uden at skulle lukke recirkulationspumpen ned
Til overvågning af overholdelse har hver BL13x-familie en indbygget datalogger. Måleintervallerne kan indstilles til 30s/1m/5m/15m/30m/1t, med en ny log, der starter hver dag eller når instrumentet kalibreres. Loggede data omfatter pH-, ORP- og temperaturværdier, data for sidste kalibrering, opsætningskonfiguration og eventuelle hændelsesdata.
BL13x swimmingpool-controlleren er et automatisk system, men det anbefales, at brugerne kontrollerer controlleren og verificerer pH- og frit klorniveauer (i mg/L eller ppm) i poolen ved hjælp af et bærbart kolorimeter.
Yderligere funktioner
Peristaltiske kemikaliepumper Disse regulatorer er udstyret med to peristaltiske doseringspumper med udskiftelige kemikalieresistente slanger, der styres proportionalt med justerbare flowhastigheder. En af pumperne bruges til at dosere syre eller base, mens den anden bruges til at dosere klor. Effektiviteten af det tilgængelige klor, som bestemt af ORP, er omvendt proportional med vandets pH-værdi.
Automatisk proportional pumpestyring
BL131 og BL132 har proportionalt styrede doseringspumper. Brugeren kan indstille proportionalbåndet baseret på processens følsomhed. Denne indstilling bestemmer, hvor længe pumperne doserer, som en procentdel af afvigelsen fra sætpunktet. For eksempel vil et stort vandområde bruge et lille proportionalbånd; et lille bånd (f.eks. 0,1 pH) sikrer, at pumperne doserer oftere, når aflæsningen er tæt på sætpunktet. For mindre vandområder, såsom spabade eller spabade, er det mere nyttigt at indstille et større proportionalbånd (f.eks. 1,0 pH); når aflæsningen er tæt på sætpunktet, er den tid, doseringspumpen er tændt, minimal for at undgå store udsving i pH eller ORP. Denne værdifulde funktion giver mulighed for meget fin kontrol med at opretholde det ønskede sætpunkt.
Justerbar flowhastighed
Doseringspumpens flowhastighed kan justeres fra 0,5 til 3,5 l/t. Større vandområder kræver mere kemikaliedosering end små vandområder, da det kræver mere kemikalie at se en ændring i aflæsningen. Den justerbare flowhastighed giver, ligesom proportionalbåndet, bedre kontrol over opretholdelsen af et ønsket sætpunkt.
Flerfarvede LED-indikatorer
Styringerne har flere LED-indikatorer for status, service og pumpedrift. STATUS-LED'en skifter farve baseret på driftstilstanden; en grøn LED betyder, at vandet er inden for de ønskede parameterområder, en gul LED betyder, at styringen skal tilses, og en rød LED identificerer et problem i systemet, såsom høj og lav pH-værdi, ORP og/eller temperaturaflæsninger. SERVICE-LED'en indikerer, at en servicetekniker skal tilses.
Samtykke til dosering af ORP (klor)
Både pH- og ORP-målere bruges almindeligvis i svømmebassiner. Ved klordesinfektion er der et omvendt forhold mellem pH og ORP. Når pH-niveauet stiger, falder ORP-niveauet. Disse regulatorer bruger en doseringssamtykkefunktion, der ikke doserer klor, før pH-værdien først er korrigeret, da det er muligt at have en lav ORP-værdi, selvom der er tilstrækkeligt med klor. Doseringssamtykkefunktionen forhindrer spild af kemikalier og undgår et højere klorkoncentrationsniveau end ønsket.
Indgange til syre- og klortankniveau. Styringerne muliggør tilslutning til en valgfri niveauregulator. Denne indgang bruges til at deaktivere doseringspumperne, når der ikke er mere kemikalie tilbage i reservoirtanken.
Programmerbart alarmsystem
Disse controllere giver brugerne mulighed for at aktivere eller deaktivere lavt og højt niveau af alarmer for alle parametre: pH, ORP og temperatur. Når en alarm aktiveres, stopper al dosering. Alarmsystemet tilbyder også overdoseringsbeskyttelse, idet måleren går i alarmstatus, hvis værdien ikke korrigeres inden for et bestemt tidsinterval.
Automatisk logføring
Måleaflæsninger kan indstilles med intervaller på 30 sek./1 m/5 m/15 m/30 m/1 time. En ny log startes, hver gang instrumentet kalibreres, eller ved starten af en ny dag. Loggede data omfatter pH-, ORP- og temperaturværdier, data fra den seneste kalibrering, opsætningskonfiguration og eventuelle hændelsesdata.
GLP
God laboratoriepraksis (GLP) refererer til en kvalitetskontrolfunktion, der bruges til at sikre ensartethed i probekalibreringer og -målinger. GLP gemmer pH/ORP-kalibreringsoplysninger, herunder dato og klokkeslæt for pH/ORP-sensorer.
Hold input
Det er muligt at tilslutte en flowkontakt monteret inline eller et mekanisk relæ, der er forbundet til recirkulationspumpens strømkilde, til hold-indgangen på disse regulatorer. Uden flow eller når recirkulationspumpen ikke er tilsluttet strøm, vil hold-kredsløbet deaktivere doseringspumperne. Dette vil forhindre enhver dosering af kemikalier, når der ikke er nogen vandbevægelse i systemet.
Analoge udgange (kun BL131)
BL131-controlleren tilbyder tre 4-20 mA-udgange. Hver udgang kan deaktiveres eller tilsluttes en ekstern optageenhed. Hver af de tre målte parametre (pH, ORP og temperatur) kan tildeles en analog udgang, hvor strømsignalet vil være proportionalt med den målte værdi. For mere fleksibilitet og bedre opløsning kan den analoge udgang skaleres; brugerne kan definere to vilkårlige punkter inden for et parameterområde, der svarer til det analoge udgangsområde. For eksempel tildeler controlleren 0 pH til 4 mA og 14 pH til 20 mA som standard. Brugeren kan justere pH-området for at tildele pH 6 til 4 mA og pH 8 til 20 mA. Denne justering giver bedre opløsning i det pågældende område.
Adgangskodebeskyttet
Disse controllere har adgangskodebeskyttelse, der giver begrænset adgang til kalibrering, opsætning og gennemgang af loggede data. Adgangskoden kan indstilles og aktiveres/deaktiveres under den generelle opsætning af instrumentet.
Specifikationer
Specifikationer
pH-område 0,00 til 14,00 pH*
Opløsning 0,01 pH
Nøjagtighed ±0,05 pH (@25 °C / 77 °F)
mV-område ±2000 mV
Opløsning 1 mV
Nøjagtighed ±5 mV (@25 °C / 77 °F)
Temperaturområde -5,0 til 105,0 ºC (23,0 til 221,0 °F)*
Opløsning 0,1 °C / 0,1 °F
Nøjagtighed ±1,0 °C / ±1,8 °F (@25 °C / 77 °F)
Kalibrering
• pH-bufferkalibrering: automatisk, to punkter (4,01, 7,01, 10,01 pH)
• pH-proceskalibrering: justerbar, enkeltpunkt
• ORP (mV) kalibrering: justerbar, enkeltpunkt
Temperaturkompensation
• Automatisk –5,0 til 105,0 °C (23,0 til 221,0 °F) for pH
pH-regulator • Proportionel tilførsel ved hjælp af justerbart sætpunkt og justerbart proportionalbånd
• Forsinkelse til start ved tænding
• Overdoseringsbeskyttelse ved hjælp af overfodringssikkerhedstimer
ORP-controller • Proportionel tilførsel ved hjælp af justerbart sætpunkt og justerbart proportionalbånd
• Forsinkelse til start ved tænding
• Overdoseringsbeskyttelse ved hjælp af overfodringssikkerhedstimer
• pH-regulator låst sammen
Alarmer • Høj og lav med aktiverings-/deaktiveringsmulighed for alle parametre
• Alarm udløses efter fem på hinanden følgende aflæsninger over/under tærsklen
Logfunktion • Automatisk log
• Konfigurerbart logginginterval: 30 sekunder; 1 minut; 2 minutter; 5 minutter; 10 minutter; 15 minutter; 30 minutter; 60 minutter
• 60 dages logning, afhængigt af det valgte logningsinterval (kapacitet på 100 logs)
• pH-/ORP-/temperaturmålinger
• Hent tabel-/grafiktilstande
• Hændelsestype: opsætning / alarmer / fejl / strømafbrydelse
• Lagringskapacitet på op til 100 hændelser, f.eks. alarmer og fejl relateret til databehandling
• Eksporter logfiler i CSV-format til USB-flashdrev (USB-C-port)
Yderligere specifikationer
Pumpestyring • Pumpeflowstyring 0,5 til 3,5 l/t (0,13 til 0,92 gal/t) og maksimalt udgangstryk 1 atm (14 psi)
• Manuel styring af hver pumpe
Adgangskodebeskyttelse • Opsætnings-, kalibrerings- og loggenkaldelsesfunktionerne er adgangskodebeskyttet
USB-C-port • Dataeksport (import) til USB-flashdrev
• Softwareopdatering
GLP • pH / ORP
Alarmsystem • Intuitivt alarmsystem baseret på LED-farvekodet alarmsystem
• Alarmfiltreringsmuligheder
• Alarmrelæstyring baseret på brugeropsætningsfiltre
Alarmrelæudgang SPDT 5A/230 Vac
Aktiveres af valgbare pH-/ORP-/temperaturalarmforhold
Analoge udgange (BL131) • 3 × galvanisk isolerede, brugerkonfigurerbare 4-20mA udgange
• Strømfølende modstand ≤ 500 Ω
• Nøjagtighed < 0,5 % FS
Tre digitale indgange • Galvanisk isolation, strømførende kontakttype
• Én indgang til lavt niveau i syre-/basetank (kontakt åben)
• Én indgang til lavt niveau i klortank (kontakt åben)
• Én indgang til Hold-tilstand (kontakt åben)
Enkelt probeindgang • Probetype: HI1036-18XX* pH / ORP / Temperatur / Matchende pin, kombineret digital probe
• DIN vandtæt stik
• Galvanisk isolation
• RS485-grænseflade
Strømforsyning 100—240 VAC Strømforbrug 30 VA
Miljø • 0-50 °C (32-122 °F)
• Maks. 95 % RF ikke-kondenserende
Mål 245 x 188 x 55 mm (73 mm med pumper); 9,6 x 7,4 x 2,2” (2,9” med pumper)
Vægt 1700 g (60 oz.)
Kabinet Vægmonteret, indbygget pumpe, IP65-klassificeret
Bestillingsoplysninger
BL131-10 leveres med HI1036-1802 kombineret elektrode (pH / ORP / Temperatur), BL130-900 lufttemperaturføler, elektrodefittings, elektrodesadel, Ø 50 mm rør (1 stk.), injektorsadel, Ø 50 mm rør (2 stk.), injektor (2 stk.), peristaltisk pumpeslange (2 stk.), silikoneolie (dråbetæller), PVC-aspirations- og injektionsslange, 10 m, aspirationsfilter (2 stk.), 4,01 pH-bufferopløsning, pose (3 stk.), 7,01 pH-bufferopløsning, pose (3 stk.), 470 mV ORP-testopløsning, pose (3 stk.), strømkabel, hurtig referencevejledning med QR-kode til download af manual, kvalitetscertifikater (instrument, sonder, tilbehør).
